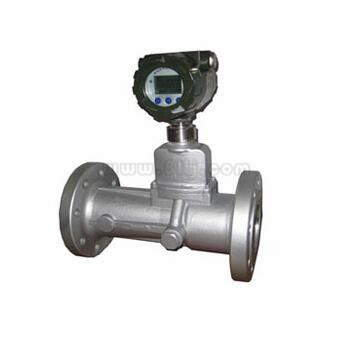

智能旋渦流量計量表
智能旋渦流量計量表型號生產報價廠家，本流量儀產品型號屬于旋渦流量計分類，更多的智能、旋渦、流量控制儀直銷價格報價歡迎您來電咨詢，下面是智能旋渦流量計量表產品資料詳情。
智能旋渦流量計的詳細資料： 型智能旋渦流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。

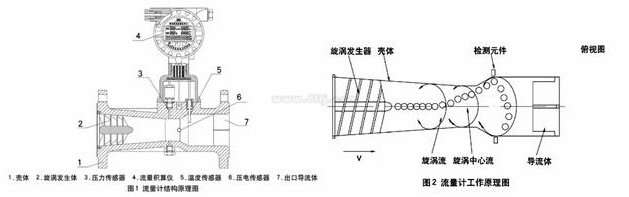

智能旋渦流量計測量原理：
流體通過螺旋形導流葉片組成的旋渦發生體后，流體被迫繞旋渦發生體中心劇烈地旋轉，形成旋渦流。旋渦流加速，沿流動方向經縮徑段，流動強度增強。當旋渦流進入擴散段后，在導流體回流的作用下，該旋渦產生二次旋轉運動，即旋渦進動。二次旋渦進動的頻率與流量成正比。當流量計設計得當時，在很寬的流量范圍內，旋渦的頻率與流量成線性關系。該頻率由壓電傳感器檢測，由流量積算儀進行運算和處理。
智能旋渦流量計產品特點：
無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取內置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
采用雙檢測技術可有效地提高檢測信號強度，并抑制由管線振動引起的干擾；
采用國內***的智能抗震技術，有效的抑制了震動和壓力波動造成的干擾信號；
采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
采用EEPROM技術，參數設置方便，可***保存，并可保存***長達***年的歷史數據；
轉換器可輸出頻率高沖、4～20mA模擬信號，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
多物理量參數報警輸出，可由用戶任選其中之一；
流量計表頭可360度旋轉，安裝使用簡單方便；
配合本公司的FM型數據采集器，可通過因***網或***電話網絡進行遠程數據傳輸
壓力、溫度信號為傳感器輸入方式，互換性強；
整機功耗低，可用內電池供電，也可外接電源。
四、智能旋渦流量計基本技術參數:
|
公稱通徑 DN ( mm )
|
類型
|
流量范圍
(m3/ h)
|
工作壓力( MPa )
|
高度等級
|
重復性
|
|
15
|
|
1-20
|
1.6
2.5
4.0
6.3
10
16
|
0.5
1.0
1.5
|
小于基本誤差限***值的 1/3
|
|
20
|
|
0.5-25
|
|||
|
25
|
|
1.0 ～ 30
|
|||
|
32
|
|
2.0 ～ 60
|
|||
|
40
|
|
3.0 ～ 70
|
|||
|
50
|
A 型
|
3.0 ～ 150
|
|||
|
B 型
|
2.5 ～ 75
|
||||
|
65
|
A 型
|
14-140
|
|||
|
B 型
|
10-100
|
||||
|
80
|
A 型
|
20 ～ 400
|
|||
|
B 型
|
10 ～ 200
|
||||
|
100
|
A 型
|
40 ～ 800
|
|||
|
B 型
|
30 ～ 600
|
||||
|
150
|
A 型
|
100 ～ 1800
|
|||
|
B 型
|
40 ～ 900
|
||||
|
200
|
|
180 ～ 3600
|
1.6;2.5;4.0
|
1.準確度：為溫度、壓力修正后的系統精度；
2. A、B用以區別相同通徑不同流量范圍。

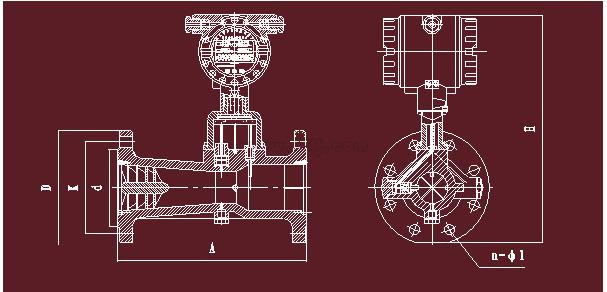

旋進旋渦流量計外形尺寸圖：
|
公稱通徑
DN(mm)
|
公稱壓力
(MPa)
|
外形尺寸(mm)
|
表體材質
|
重量
(kg)
|
||
|
表體長度A
|
高度H
|
不銹鋼
|
鋁合***
|
|||
|
20(15)
|
1.6/2.5/4.0
|
160
|
360
|
√
|
√
|
6
|
|
6.3/10/16
|
160
|
365
|
√
|
|
8
|
|
|
25
|
1.6/2.5/4.0
|
180
|
367
|
√
|
√
|
7
|
|
6.3/10/16
|
180
|
378
|
√
|
|
10
|
|
|
32
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
|
40
|
1.6/2.5/4.0
|
200
|
383
|
√
|
√
|
9
|
|
6.3/10/16
|
200
|
402
|
√
|
|
12
|
|
|
50
|
1.6/2.5/4.0
|
230
|
403
|
√
|
|
11
|
|
6.3/10/16
|
230
|
421
|
√
|
|
14
|
|
|
80
|
1.6
|
330
|
438
|
√
|
√
|
11
|
|
2.5/4.0
|
330
|
438
|
√
|
|
18
|
|
|
6.3/10/16
|
330
|
446
|
√
|
|
21
|
|
|
100
|
1.6
|
410
|
468
|
√
|
√
|
14
|
|
2.5/4.0
|
410
|
475
|
√
|
|
18
|
|
|
6.3/10/16
|
410
|
483
|
√
|
|
33
|
|
|
150
|
1.6
|
585
|
542
|
√
|
√
|
21
|
|
2.5/4.0
|
585
|
549
|
√
|
|
52
|
|
|
6.3/10/16
|
585
|
572
|
√
|
|
72
|
|
|
200
|
1.6
|
700
|
618
|
√
|
√
|
41
|
|
2.5
|
700
|
626
|
√
|
|
117
|
|
|
4.0
|
700
|
634
|
√
|
|
127
|
|
智能旋渦流量計選用選型：
用于測量氣體時，首先根據管線輸氣量和介質可能達到的溫度和壓力范圍，估算出工作狀態下的***和一體積流量，正確選擇流量計規格；如兩種口徑均能覆蓋流量范圍，在壓力范圍允許的情況下，建議選擇較高小規格的流量計。為了便于維修，不影響流體輸送，建議安裝旁通管道，另外要保證所規定的直管段長度。若氣體中含有較高大顆粒或纖維，在上游應安裝過濾器。
|
代號
|
口徑
|
流量范圍m3/h
|
||
|
XY-LUX-25
|
DN25
|
2．5～30
|
||
|
XY-LUX-32
|
DN32
|
4．5～60
|
||
|
XY-LUX-50
|
DN50
|
10～150
|
||
|
XY-LUX-80
|
DN80
|
28～400
|
||
|
XY-LUX-100
|
DN100
|
50～800
|
||
|
XY-LUX-150
|
DN150
|
150～2250
|
||
|
XY-LUX-200
|
DN200
|
360～3600
|
||
|
|
代號
|
功能1
|
||
|
N
|
無溫壓補償
|
|||
|
Y
|
帶溫壓補償
|
|||
|
|
代號
|
輸出型號
|
||
|
F1
|
4-20mA輸出(二線制)
|
|||
|
F2
|
4-20mA輸出(三線制)
|
|||
|
F3
|
RS485通訊接口
|
|||
|
|
代號
|
功能2
|
||
|
E1
|
1.0***
|
|||
|
E2
|
1．5***
|
|||
|
T
|
常溫
|
|||
|
P1
|
1．6Mpa
|
|||
|
P2
|
2．5Mpa
|
|||
|
P3
|
4．0Mpa
|
|||
|
D1
|
內部3.6V供電
|
|||
|
D2
|
DC24V供電
|
|||
|
B1
|
不銹鋼
|
|||
|
B2
|
鋁合***
|
|||
以上就是智能流量計 旋渦流量計 產品全部內容，歡迎您來電咨詢智能流量儀旋渦流量儀 的選型、報價。
