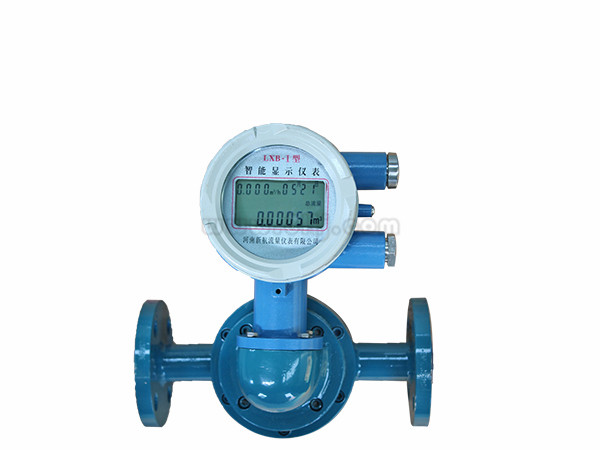

橢圓齒輪流量計量表
橢圓齒輪流量計量表型號生產報價廠家，本流量儀產品型號屬于橢圓流量計分類，更多的橢圓、齒輪、流量控制儀直銷價格報價歡迎您來電咨詢，下面是橢圓齒輪流量計量表產品資料詳情。
橢圓齒輪流量計（又稱排量流量計，齒輪流量計），屬于容積式流量計一種，在流量儀表中是精度較高的一類.它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量.橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，適用于化工、石油、電力、冶金和食品等部門的流量計量工作。
橢圓齒輪流量計特點：
橢圓齒輪流量計又稱定排量流量計，簡稱PD流量計，在流量儀表中是精度較高的一類，特別適用于高粘度介質流量的測量。橢圓齒輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
流量測量與流體的流動狀態無關，這是因為橢圓齒輪流量計是依靠被測介質的壓頭推動橢圓齒輪旋轉而進行計量的。粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此核測介質的粘皮愈大，泄漏誤差愈小，對測量愈有利。橢圓齒輪流量計計量精度高，適用于高粘度介質流量的測量，但不適用于含有固體顆粒的流體(固體顆粒會將齒輪卡死，以致無法測量流量)。如果被測液體介質中夾雜有氣體時，也會引起測量誤差。
橢圓齒輪流量計技術數據（下表）
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）
|
項目
型號
|
SCLC-A鑄鐵
|
SCLC-E鑄鋼
|
SCLC-B不銹鋼
|
||||
|
公稱壓力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
||||
|
被測液體粘度
|
2 — 200 mPa.s
|
||||||
|
被測液體溫度
|
-20℃～+100℃
|
||||||
|
流 量 范 圍m³h
|
|||||||
|
型號
精度等級
|
SCLC-A鑄鐵
|
SCLC-E鑄鋼
|
SCLC-B不銹鋼
|
||||
|
公稱口徑（DNmm
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
|
|
|
|
|
|
|
|
|
|
橢圓齒輪流量計產品選型
|
類型代號 |
專用標志 |
材料標志 |
公稱通徑 |
公稱壓力 |
/計數器 |
發信器 |
精度 |
說明 |
|
SKLC- |
|
橢圓齒輪流量計 |
||||||
|
|
H |
|
焊接式鋼質流量計 |
|||||
|
U |
|
保溫夾套式流量計 |
||||||
|
N |
|
高粘度液體流量計 |
||||||
|
SP |
|
食品用流量計 |
||||||
|
T |
|
高溫流量計 |
||||||
|
Q |
|
計量汽油用流量計 |
||||||
|
|
A |
|
鑄鐵材質 |
|||||
|
E |
|
鑄鋼材質 |
||||||
|
B |
|
不銹鋼材質 |
||||||
|
|
10 |
|
公稱通徑為10mm |
|||||
|
15 |
|
公稱通徑為15mm |
||||||
|
…… |
|
|
||||||
|
200 |
|
公稱通徑為200mm |
||||||
|
|
1 |
|
1.0MPa |
|||||
|
2 |
|
1.6MPa |
||||||
|
3 |
|
2.5MPa |
||||||
|
4 |
|
4.0MPa |
||||||
|
6 |
|
6.3MPa |
||||||
|
|
A A1 |
|
用于DN40以下，A1可帶發信器 |
|||||
|
J1 |
|
用于DN50以上，可帶發信器 |
||||||
|
A5 A6 |
|
A5單指針字輪顯示 A6指針輪回零 |
||||||
|
|
GF-Ⅰ |
|
12V三線制光電發信器 |
|||||
|
GF-Ⅱ |
|
24V三線制光電發信器 |
||||||
|
MF |
|
4~20mA輸出發信器 |
||||||
|
|
J |
0.2級精度 |
||||||
以上就是橢圓流量計 齒輪流量計 產品全部內容，歡迎您來電咨詢橢圓流量儀齒輪流量儀 的選型、報價。
