噴嘴流量計

噴嘴流量計型號生產報價廠家，本流量儀產品型號屬于噴嘴流量計分類，更多的噴嘴、流量控制儀直銷價格報價歡迎您來電咨詢，下面是噴嘴流量計產品資料詳情。

噴嘴流量計作為一個部件被人們熟知主要還是應為其成熟度非常的高，京儀流量儀表了解到，壓差式流量計還是占據著更多的流量計量市場，而噴嘴流量計目前的發展程度已經達到了甚至不用標定的階段，其固有的參數符合國內外統一的標準，壓力損失又小于孔板，更加地節約能源，所以非常的吃香。

噴嘴流量計是用于測量流量的壓差產生裝置。它可以與各種差壓表或差壓變送器一起使用，以測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配合使用，以測量液體，蒸汽和氣體的流量。廣泛用于石油，化工，冶金，電力，輕工等行業。

噴嘴流量計功能

與孔板流量計相比，噴嘴流量計的壓力損失較小，節省能源，更堅固耐用，適用于高溫和高壓流體，并廣泛用于電力，化工和其他行業的蒸汽流量測量。 噴嘴流量計包括標準噴嘴（ISA1932 噴嘴）和長脖子噴嘴。其設計與制造符合國際標準ISO5167或國家標準GB / T2624。

噴嘴流量計的發展

噴嘴流量計具有悠久的歷史背景，并且各種測試數據都很完整。結構簡單，無活動部件，長期使用穩定可靠，具有豐富的設計，制造和應用經驗。標準化程度很高，不需要進行實際流量校準。標準孔板具有可靠的實驗數據以及完善的國際和國家標準。國內外都有一個固有的巨大市場，用戶熟悉并且數據完整。它遵循國際標準進行計算和處理，使用靈活方便。家用流量測量中使用zui廣泛的仍然是差壓流量計，據估計它占流量計總消耗的60％至70％。它被廣泛用于石油，化工，采礦和冶金，鋼鐵，電力，水利，造紙，制藥，食品和化纖等許多行業。

關于噴嘴流量計的安裝

集成安裝由智能顯示器（多變量變送器）和噴嘴設備噴嘴流量計組成。它帶有高質量的壓差傳感器，壓力傳感器，熱阻溫度傳感器。 AW2003型智能顯示儀器（多變量變送器）不僅可以自動適應差壓傳感器的量程，而且還可以在線計算各種補償系數，例如：流出系數C，流膨脹系數ε等，真正實現擴展測量范圍的同時保證了測量精度。大屏幕LCD用于在同一屏幕上顯示累積流量，瞬時流量，瞬時壓力和瞬時溫度值，而無需手動切換。 4-20mA兩線制瞬時流量輸出。它分為兩類：本安防爆產品和普通產品。分體式安裝由獨立的噴嘴設備，壓差，壓力，溫度變送器，流量計算器，截止閥和其他零件組成。各部分之間的連接組合由用戶完成。

噴嘴流量變送器由噴嘴流量傳感器和壓差變送器組成。它輸出4-20mA的電信號，代表壓差信號的大小。流量計算以及溫度和壓力補償由用戶分別配置。有兩種結構：拆分安裝和集成安裝。整體安裝意味著壓差變送器和噴嘴在產品出廠時已整體連接。用戶購買積分噴嘴后，使用時無需連接壓力管。但必須配備相應的流量計算器，壓力變送器和溫度變送器。分體式噴嘴流量變送器包括獨立的噴嘴流量傳感器和壓差變送器。 噴嘴流量傳感器與壓差變送器之間的壓力管連接由用戶完成。

噴嘴流量傳感器的功能：僅提供壓差信號的形成部分（噴嘴部分），不提供壓差變送器和流量計算顯示部分，輸出信號是流體在之前和之后形成的壓力油門差后。其他配置由用戶進行。

噴嘴流量計分類

標準噴嘴流量計（ISA1932 噴嘴）

·適用介質：特別適用于高溫高壓蒸汽和水，也可用于各種氣體和液體；

·公稱直徑：DN50—500mm（也可設計生產DN> 500）；

·工作壓力：≦42MPa；

·工作溫度：-50℃-650℃；

·取壓方法：轉角連接（單獨的環形腔室，法蘭環形腔室整體或直接鉆孔）承受壓力；

·噴嘴安裝方法：

法蘭（直接鉆孔和壓制零件），緊固件夾類型；

法蘭，環形腔，緊固件夾緊類型；

夾緊部分（和壓緊部分）的焊接類型；

·執行標準：IS05167； GB / T2624;

·精度：符合標準：±1.0％；

·材料：法蘭或夾緊件：碳鋼，合金鋼；可以根據介質的溫度選擇不銹鋼等。

噴嘴：不銹鋼304； 316等

長徑噴嘴流量計

·適用介質：特別適用于高溫高壓蒸汽和水，也可用于各種氣體和液體；

·公稱直徑：DN50—630mm；

·工作壓力：≦42MPa；

·工作溫度：-50℃-650℃；

·壓緊方式：直徑（D-D / 2)壓力；

·噴嘴安裝方法：配備皮帶并焊接上下游管段，然后根據直徑設置壓力孔（D-D / 2);

·執行標準：IS05167、GB / T2624；

·精度：符合標準：±2.0％；

·材料：根據介質溫度，可在上游和下游管道中選擇碳素鋼，合金鋼，不銹鋼等；

噴嘴：不銹鋼304、316等

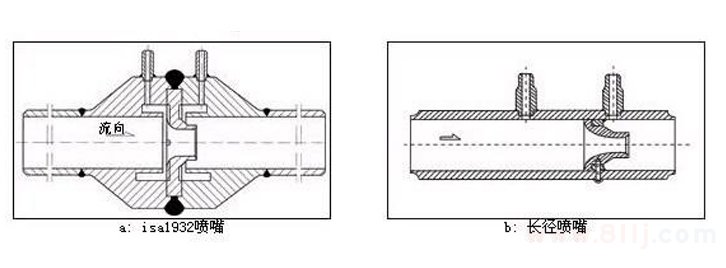

噴嘴流量計結構形式

標準噴嘴由垂直于軸的入射平面部分A，由弧形曲面B和C形成的入射收縮部分，圓柱形喉部E和防止邊緣損壞所需的保護槽F組成。上游取壓口采用轉角連接方式進行取壓，下游取壓口可以根據轉角連接方式設置，也可以設置在較遠的下游。 噴嘴總長度：
0.30≤β≤2/ 3時，噴嘴 length =0. 6041d
當2 /3≤β≤0.80時， 噴嘴 = {0.4041 +（0.75 /β-0.25 /β2-0.522 [k17]0. 5} d
ISA 1932 噴嘴上游表面由狹窄的部分，圓柱形的喉部和由垂直于軸線的平面以及兩個具有圓形輪廓噴嘴的圓弧定義的凹槽組成。ISA1932 噴嘴只有一種分接壓力的方法。長直徑噴嘴的上游表面由垂直于軸線的平面，具有1/4橢圓形輪廓的收縮部分，圓柱形喉部和可能的凹槽或斜角噴嘴組成。長徑噴嘴的取壓方式僅D-D/2取壓一種。

發展至今，我們一直致力于噴嘴流量計領域的不斷完善，作為流量測量儀表的上游廠家，我們擁有經驗豐富的噴嘴流量計安裝設計經驗。

以上就是噴嘴流量計 產品全部內容，歡迎您來電咨詢噴嘴流量儀 的選型、報價。
