比較污水處理中常用的六種流量計，污水流量計應該怎么選型？看完之后也許你也會了解怎么去根據自己的需要去選擇污水流量計。

流量計是污水處理中常用的儀器之一。根據工作原理，流量計的種類很多，需要根據實際工作情況選擇合適的流量計。讓我們來談談污水處理中常用的六種流量計。

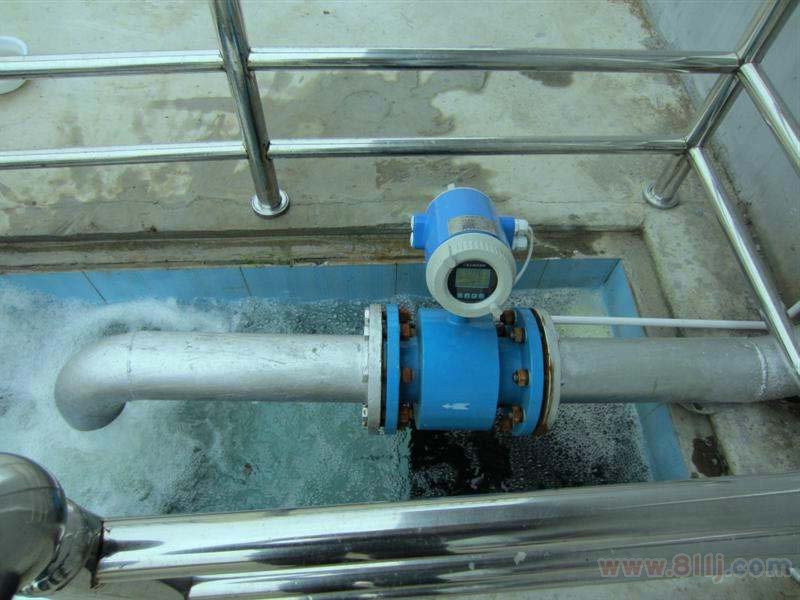

一、電磁污水流量計

電磁流量計是一種基于電磁感應原理的流量測量儀器。它由一個傳感器和一個發射器組成。

2.工作原理

電磁流量計的基本原理是在一般非磁性材料制成的管道外安裝一對磁極N和S來產生磁場。當導電液體流過管道時，由于流體切斷磁力線，產生磁感應電動勢。感應電勢由兩個垂直于磁極的電極引出。當磁場強度不變且管道直徑不變時，感應電勢僅與流速有關。可以通過將感應電勢傳輸到顯示儀器來讀取流速。

3.優勢

1)測量導管中沒有運動部件和節流流體，因此壓力損失小，沒有機械慣性，因此響應靈敏；

2)可測范圍廣:量程比一般為10: 1，zui高可達100:1，速度范圍一般為6m/s，可擴展至0.5-10m/s；流速范圍可從90毫升/小時到100，000立方米/小時以上；管徑可在2毫米至2400毫米或3000毫米之間；；

3)具有一定電導率的液體體積流量，如固體顆粒、懸浮固體或酸、堿、鹽溶液等。，也可以測量，并且可以雙向測量；

4)流量信號與流體體積流量呈線性關系，因此儀器具有統一的刻度；并且流體的體積流量與介質的物理性質和流動狀態無關，因此電磁流量計經水校準后無需校正即可測量其他導電液體的體積流量；

5)與大多數其他流量計相比，前直管段的要求較低。

4.缺點

1)使用溫度和壓力不應過高；

2)應用范圍有限，不能用于測量氣體、蒸汽、石油產品等不導電流體以及氣泡越來越大的流體的流量；

3)當速度和速度分布不滿足設定條件時，會出現較大的測量誤差；

4)當流速過低時，很難放大和測量與干擾信號相反的感應電勢，儀器容易出現零點漂移；

5)電磁流量計信號微弱，外界輕微干擾會影響測量精度。

二、超聲波污水流量計

超聲波流量計是一種通過檢測流體流動對超聲波束(或超聲波脈沖)的影響來測量體積流量的儀器。

2.工作原理

聲波在流體中傳播時，聲波的傳播速度在下游方向增加，在逆流方向減小，相同的傳播距離會導致不同的傳播時間。傳播時間法是利用傳播速度差和測量的液體流速之間的關系來計算流速，并結合管徑來計算流速。

3.優勢

1)超聲波流量計可用于非接觸測量，只要傳感器安裝在被測管道外，就可用于測量現有管道上的流量，該管道不能被切斷或穿孔；

2)超聲波流量計測量時沒有流阻，也沒有額外的壓力損失；

3)儀表的儀表系數可以從實際測量管道和聲音通道的幾何尺寸中計算得出，即可以用干法校準，除了有測量管段的類型外，一般不需要進行實際流量校準；

4)超聲波流量計適用于大型圓形和矩形管道，原則上不受管徑的限制，其成本與管徑基本無關；

5)多普勒超聲波流量計可測量高固體含量或氣泡的液體。

4.缺點

1)傳播時間法中的超聲波流量計只能用于清洗液體和氣體，不能測量懸浮顆粒和氣泡超過一定范圍的液體；相反，多普勒LSF只能用于測量含有一定相位差的液體；

2)換能器夾在外面的超聲波流量計不能用于襯里或水垢較厚的管道，襯里(或銹層)和內管剝落的管道(如果氣體夾在夾層中，超聲波信號將嚴重衰減)或腐蝕嚴重的管道(改變超聲波路徑)

3)大多數情況下，多普勒超聲波流量計測量程度低；

4)不能用于直徑小于DN25mm的管道。

第三，污水插入式渦輪流量計

插入式渦流轉子流量計主要由膨脹環、葉輪、后導向器、渦輪頭殼體、限位件切割手柄、變送器安裝螺栓插入桿鎖緊螺栓定位桿信號傳輸線組成。

2.工作原理:

在流體流動的管道中安裝了一個可以自由旋轉的葉輪。當流體流經待測管道時，它驅動渦輪頭中的葉輪旋轉。在較寬的測量范圍內，葉輪的轉速與待測管道中的流量成正比。葉輪的轉速和轉速的電脈沖信號由磁阻檢測器檢測，然后由前置放大器放大并傳輸到顯示儀表，從而可以測量瞬時流量和總量。

3.優勢

1)水輪機頂蓋與水直接接觸的測量準確，信號經前置放大板放大后可傳輸至中央控制室；

2)流量計體積小，能測量大流量，測量流量時能準確測量累計流量；

3)成本低，一套渦輪頭只需400元。

4.缺點

由于維護問題，計數不連續，輸出信號為0-10mA。沒有串行通信接口。

四.污水轉子流量計

轉子流量計是通過改變流體的流通面積來保持轉子上下壓差不變，所以它又被稱為變流通面積恒壓差壓流量計，也叫浮子流量計。。

2.工作原理

轉子流量計根據節流原理測量流體流量。在自下而上擴張的垂直錐管中，圓形截面浮子的重力由流體動力承擔，浮子可以在錐管中自由升降。在流速和浮力的作用下，它上下移動，并在與浮子的重量平衡后，通過磁力聯軸器傳送到刻度盤指示流量。

3.優勢

適用于小管徑和低流速；運行可靠，維護量少，使用壽命長；下游直管段要求不高；它具有10: 1的寬流量范圍；就地指針指示接近線性；智能指示器有液晶顯示器，可顯示瞬時和累計流量、輸出脈沖和輸出報警；帶溫度補償。

4.缺點

1)存在玻璃管易碎的風險；

2)大多數結構浮子流量計只能用于自下而上垂直流動的管道安裝；

3)應用僅限于中小管徑，普通全流量浮子流量計不能用于大管徑；

4)當使用的流體不同于工廠校準流體時，應校正流量指示值。如果實際使用的流體的密度和粘度不同，流量應偏離原來的分配值，并通過換算進行校正。

五.節流污水流量計

節流流量計是一種典型的差壓流量計，是早期工業生產中測量氣體、液體和蒸汽流量zui常用的流量計。

2.工作原理

參與流體管道中的孔板節流部分，通過壓力導管引入壓差變送器測量節流部分的上下游壓差，并根據測量的壓差計算流量的瞬時值。

3.優勢

1)節流部件的標準孔板結構易于復制，簡單牢固，性能穩定可靠，使用壽命長，價格低廉；

2)節流類型有廣泛的應用。所有單相流體，包括液體、氣體和蒸汽，都可以測量，也可以應用一些混合相流，如氣-固、氣-液和液-固。有一般生產過程中的產品、管徑和工作狀態(壓力和溫度)；

3)附件可由所有制造商使用，如果是國際標準，則無需校準；

4)安裝和維護方便，與普通差壓流量計不同，長的引壓管道容易泄漏、堵塞和凍結；

5)不存在零漂移問題。

4.缺點

1)測量的重復性和準確性處于中等水平；

2)范圍窄，由于儀表信號與流量成平方關系，一般范圍只能達到3:1 ~ 5:1；

3)現場安裝條件要求高，難以滿足長直管段的要求；

4)先導管道是一個薄弱環節，容易發生泄漏、堵塞、凍結和信號失真；

5)壓力損失大。

六.目標污水流量計

自20世紀60年代以來，靶式流量計已應用于工業流量測量，主要用于測量高粘度、低雷諾數流體的流量。

2.工作原理

當介質在測量管中流動時，介質的動能和靶板之間的壓力差導致靶板上的作用力，這導致靶板的輕微位移。作用力與介質流量的平方成正比，作用在靶板上的作用力通過靶桿傳遞，使傳感器的彈性體發生微小變化，從而打破由貼片電容組成的電橋平衡，產生與靶板上流體作用力相對應的電壓信號。

3.優勢

1)測量范圍寬，流速低，特別適用于大直徑、高低壓氣體或液體的測量；

2)集成溫度和壓力補償，直接輸出質量或標準方形流量；

3)可選小信號切割、非線性校正和濾波時間；

4)安裝簡便，重復性好，測量快速，易于維護；

5)抗污性強、耐高溫、高靈敏度、抗干擾、抗雜質；

6)低壓力損失。

4.缺點

1)不適合頻繁換液的工況，zui好在連續工作的情況下使用；

2)精度不是很高，一般作為過程控制測量工具，在貿易結算中應謹慎使用；

3)測量范圍窄，一般儀器范圍為10:1；

4)由于目標流量計目標和目標桿有自重，安裝后必須重置零點。
以上就是6種常見的污水流量計型號優缺點介紹了，怎么樣，對污水流量計的選型是不是有了新的認知呢。
